Piec wysokiej częstotliwości Piec indukcyjny wysokiej częstotliwości Konwersja częstotliwości Urządzenia grzewcze
Skład pieca wysokiej częstotliwości:

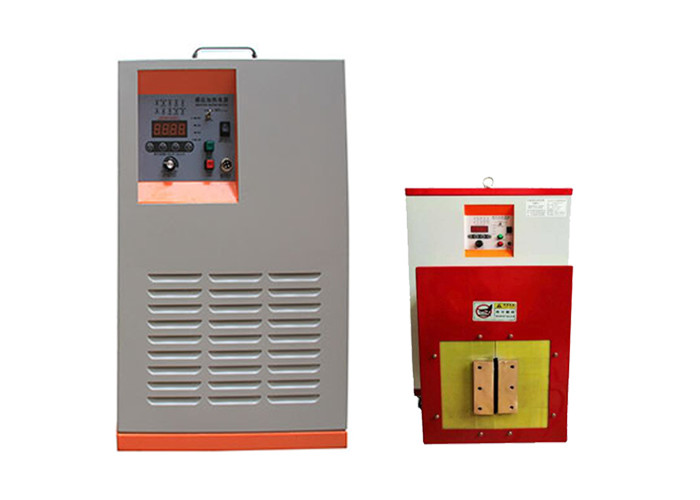

Na prawym rysunku przedstawiono budowę pieca wysokoczęstotliwościowego.Cewka indukcyjna jest wykonana z jednowarstwowej cewki z miedzianej rury, a cewka indukcyjna chłodzona wodą jest wyposażona w tygiel wiązany materiałem ogniotrwałym, aby pomieścić stopiony metal.Piec indukcyjny składa się zwykle z czterech części: zasilacza, korpusu pieca (głównie pierścienia indukcyjnego i tygla wykonanego z materiałów ogniotrwałych w pierścieniu indukcyjnym), baterii kondensatorów (służącej do poprawy współczynnika mocy), układu sterowania i obsługi.
Parametry techniczne pieca wysokiej częstotliwości:
| Seryjny numer |
Produkt Model |
wyjście moc |
Oscylacja częstotliwość |
wyjście | Chłodzenie ciśnienie wody |
woda temperatura |
| 1 | WGH-15 | 15 kW | 50-100KHz | 220V | 0,2 MPa | <40 ℃ |
| 2 | WGH-25 | 25 kW | 50-100KHz | 380V | 0,2 MPa | <40 ℃ |
| 3 | WGH-35 | 35 kW | 50-100KHz | 380V | 0,2 MPa | <40 ℃ |
| 4 | WGH-40 | 40 kW | 50-100KHz | 380V | 0,2 MPa | <40 ℃ |
| 5 | WGH-60 | 60 kW | 20-80 KHz | 380V | 0,2 MPa | <40 ℃ |
| 6 | WGH-80 | 80 kW | 20-80 KHz | 380V | 0,2 MPa | <40 ℃ |
| 7 | WGH-100 | 100 kW | 20-80 KHz | 380V | 0,2-0,3 MPa | <40 ℃ |
| 8 | WGH-120 | 120 kW | 20-80 KHz | 380V | 0,2-0,3 MPa | <40 ℃ |
| 9 | WGH-160 | 160 kW | 20-80 KHz | 380V | 0,2-0,3 MPa | <41 ℃ |
| 10 | WGH-200 | 200 kW | 20-80 KHz | 380V | 0,2-0,3 MPa | <42 ℃ |
Zalety pieca wysokiej częstotliwości:
1. Moduł IGBT jest przystosowany do oszczędzania energii i mocy;30% mniej mocy niż typ lampy elektronicznej i 20% mniej mocy niż tyrystor średniej częstotliwości;
2. Stabilna wydajność: pełne środki ochrony, bez obaw;
3. Szybka prędkość ogrzewania: ogrzewanie indukcyjne, brak warstwy tlenku, małe odkształcenie;
4. Mała objętość: zastosuj podzieloną strukturę, niewielką wagę, łatwą do przenoszenia i instalacji;
5. Ochrona środowiska: brak zanieczyszczeń, hałasu i kurzu;
6. Silna zdolność adaptacji: może podgrzewać różne przedmioty;
7. Temperatura i czas ogrzewania mogą być precyzyjnie kontrolowane, a jakość przetwarzania jest wysoka.
