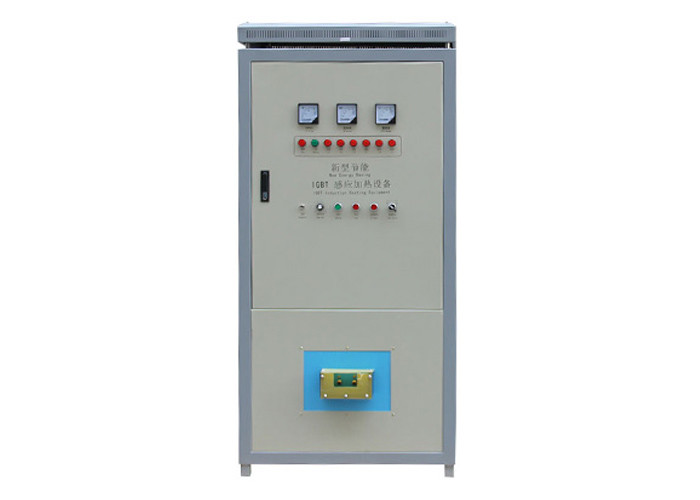

Urządzenia do nagrzewania indukcyjnego wysokiej częstotliwości Urządzenia indukcyjne do lutowania i spawania

Przegląd urządzeń do nagrzewania indukcyjnego wysokiej częstotliwości:

Prąd o wysokiej częstotliwości płynie do cewki grzejnej (najczęściej wykonanej z miedzianej rurki) zwiniętej w pierścień lub inny kształt.Wykorzystując opór w ogrzewanym obiekcie, zostanie wygenerowane dużo ciepła Joule'a, a temperatura samego obiektu wzrośnie.Dlatego celem jest ogrzewanie materiału metalowego.

Parametry techniczne urządzeń do nagrzewania indukcyjnego wysokiej częstotliwości:

Model: LC-GPGY-60KW

Ciśnienie wody chłodzącej: 0,1-0,3 mpa

Moc wejściowa: 60kW

Przepływ wody chłodzącej (silnik główny): 15L/min (0,1MPa)

Napięcie wejściowe: 343v

Przepływ wody chłodzącej (transformator): 18L/min (0,1MPa)

Maksymalny prąd wejściowy: 65A

Objętość hosta: 460×360×630mm3

Częstotliwość oscylacji: 17 khz

Punkt ochrony temperatury wody: 50 ℃

Masa żywiciela: 40 ± 5% kg

Wydajność: 90%

Etapy instalacji urządzeń do nagrzewania indukcyjnego wysokiej częstotliwości:

1. Umieść maszyny główne i pomocnicze: ogólnie maszyna główna (maszyna kontrolująca działanie) znajduje się powyżej, a maszyna pomocnicza (maszyna o mocy wyjściowej) znajduje się poniżej.

2. Podłącz wodę i elektryczność maszyn głównych i pomocniczych: podłącz kanał wodny za pomocą dwóch cienkich rurek wodnych w akcesoriach prosto w górę iw dół.Połącz obwód dwoma kablami w akcesoriach, czerwonym podłączonym do czerwonego i czarnym podłączonym do czarnego.Pamiętaj, aby dokręcić go bez słabego kontaktu.Podłącz przewód uziemiający maszyny nadrzędnej i podrzędnej.

3. Podłączenie zasilania: urządzenie jest zasilane prądem trójfazowym (380 V), a trzy czerwone przewody są podłączone do specjalnego trójfazowego przełącznika nożowego lub przełącznika powietrza (powyżej 65 A).Następnie podłącz przewód uziemiający.

4. Podłączenie wody: ciśnienie wody chłodzącej używane przez urządzenie wynosi 0,1mpa-0,3mpa (około 1-3 kg).Wybierz jednofazową (220 V) pompę wodną o mocy 370 W i zbiornik na wodę lub basen (wybierz objętość zgodnie z ciągłym czasem pracy i obciążeniem, a w razie potrzeby zainstaluj małą wieżę chłodniczą).Wylot wody z pompy wodnej jest połączony z wlotem wody do maszyny za pomocą rury wodnej, a wylot wody z maszyny służy do zawracania wody powrotnej do basenu w celu realizacji cyrkulacyjnego chłodzenia przepływu wody.

5. Montaż cewki indukcyjnej: wybierz, zainstaluj i zamocuj cewkę indukcyjną zgodnie z kształtem i rozmiarem podgrzewanego metalowego przedmiotu obrabianego.Należy pamiętać, że cewka indukcyjna nie może być zwarta.

6. Umieść obrabiany przedmiot: umieść obrabiany przedmiot, który ma być podgrzewany, pośrodku pierścienia indukcyjnego.Szczeliny wokół przedmiotu obrabianego powinny być w zasadzie takie same.Obrabiany przedmiot i pierścień indukcyjny nie mogą się kolidować.
