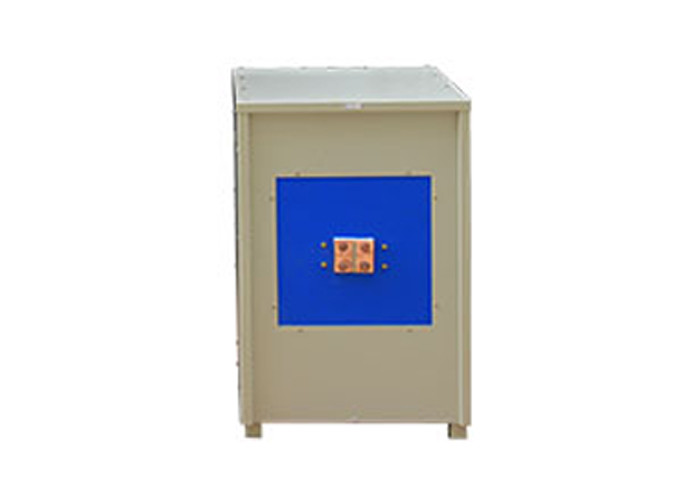

Piec średniej częstotliwości Konwersja częstotliwości Indukcja elektromagnetyczna Piec średniej częstotliwości

Zasada działania pieca pośredniej częstotliwości:

Piec średniej częstotliwości składa się głównie z zasilacza, pierścienia indukcyjnego i tygla wykonanego z materiałów ogniotrwałych w pierścieniu indukcyjnym.Tygiel jest wypełniony ładunkiem metalowym, co odpowiada uzwojeniu pomocniczemu transformatora.Gdy cewka indukcyjna jest podłączona do zasilacza prądu przemiennego, w cewce indukcyjnej wytwarzane jest zmienne pole magnetyczne.Linie pola magnetycznego przecinają ładunek metalu w tyglu, a indukcyjna siła elektromotoryczna jest generowana w ładunku.Ponieważ sam ładunek tworzy obwód zamknięty, uzwojenie pomocnicze charakteryzuje się tylko jednym zwojem i jest zamknięte.W związku z tym prąd indukcyjny jest generowany w tym samym czasie w ładunku.Gdy prąd indukcyjny przechodzi przez ładunek, ładunek zostanie podgrzany, aby się stopił.

Parametry techniczne pieca pośredniej częstotliwości

Model: LC-ZP-500

Zasilanie: trójfazowe czteroprzewodowe 380V 50-60Hz

Moc wejściowa: 500KW

Jeśli zakres: 3 khz

Wskaźnik obciążenia: 100%

Moc wejściowa: 500A

Wymiar graniczny: 790*1000*1550mm

Zasady działania pieca pośredniej częstotliwości:

1. Przed uruchomieniem maszyny sprawdź, czy korpus urządzenia jest w dobrym stanie i czy nie ma zwarcia lub zagrożenia bezpieczeństwa spowodowanego obecnością ciał obcych;Uruchom system cyrkulacji wody i sprawdź, czy kanały wodne, takie jak zasilacz średniej częstotliwości, korpus pieca średniej częstotliwości i szafka kondensatora kompensacyjnego są gładkie i czy nie ma wycieków wody.Jeśli tak, najpierw wyeliminuj potencjalne problemy ze sprzętem, aby uniknąć rozszerzania się usterki.

2. Sprawdź, czy trójfazowe zasilanie wejściowe zasilacza częstotliwości pośredniej jest normalne.

3. Sprawdź, czy połączenie między szafą rozdzielczą a piecem indukcyjnym jest nienaruszone.Odsłonięta część pierścienia indukcyjnego nie powinna być mocowana do metalowych przedmiotów, aby zapobiec uszkodzeniu pierścienia indukcyjnego przez ogień.

4. Pod warunkiem, że wszystkie powyższe są nienaruszone, zasilanie sterujące może być wysłane do panelu drzwi.

5. Obróć potencjometr regulacji mocy na panelu drzwi w kierunku przeciwnym do ruchu wskazówek zegara na minimum „0”.

6. Naciśnij przycisk start wyłącznika głównego, aby zamknąć wyłącznik i podłączyć obwód główny.

7. Włącz przycisk jeśli start.

8. Wzmacniaj stopniowo potencjometr ustawiania mocy na panelu drzwi zgodnie z ruchem wskazówek zegara, aż do uzyskania wymagań dotyczących procesu ogrzewania.

9. Cel lampek sygnalizacyjnych na płytce obwodu sterującego;
