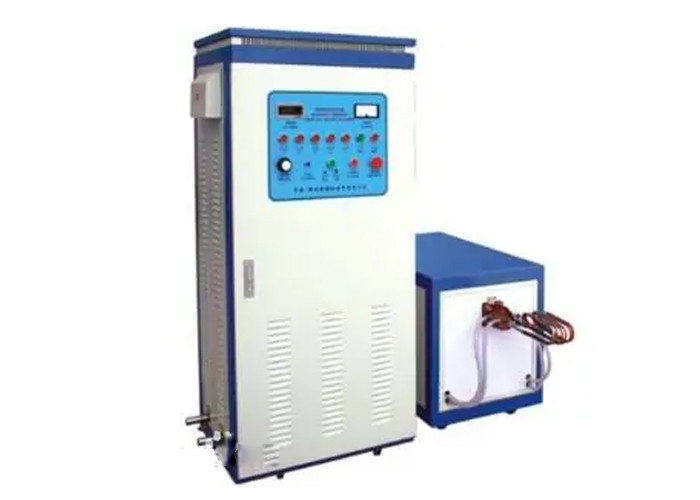

Urządzenia do ogrzewania indukcyjnego wysokiej częstotliwości Lokalne lub ogólne urządzenia do hartowania i wyżarzania do obróbki cieplnej metalu
Zasada działania urządzeń do nagrzewania indukcyjnego wysokiej częstotliwości:
Obrabiany przedmiot jest umieszczany w cewce indukcyjnej, która jest zwykle pustą rurką miedzianą, która wprowadza prąd przemienny o średniej lub wysokiej częstotliwości (1000-300000 Hz lub wyższej).Zmienne pole magnetyczne wytwarza w obrabianym przedmiocie prąd indukowany o tej samej częstotliwości.Indukowany prąd jest nierównomierny w rozkładzie przedmiotu obrabianego.Na powierzchni jest mocna, ale słaba w środku i bliska 0 w środku.Dzięki zastosowaniu tego efektu naskórkowości można szybko nagrzać powierzchnię obrabianego przedmiotu, a temperatura powierzchni wzrasta do 800-1000º C w ciągu kilku sekund, podczas gdy temperatura rdzenia wzrasta bardzo nieznacznie.
Parametry techniczne urządzeń do nagrzewania indukcyjnego wysokiej częstotliwości:
Model: LC-GPGY-100KW
Maksymalny prąd wejściowy: 100A
Moc wejściowa: 100kW
Częstotliwość oscylacji: 26 khz
Napięcie wejściowe: 354 v
Objętość hosta: 472 mm × 372 mm × 672 mm
Ciśnienie wody chłodzącej: 0,1-0,3 mpa
Przepływ wody chłodzącej (silnik główny): 15L/min (0,1MPa)
Przepływ wody chłodzącej (transformator): 18L/min (0,1MPa)
Punkt ochrony temperatury wody: 50 ℃
Masa żywiciela: 40 ± 5% kg
Wydajność: 90%
Obszary zastosowania urządzeń do nagrzewania indukcyjnego wysokiej częstotliwości:
1. Różne narzędzia sprzętowe i narzędzia ręczne.Takie jak hartowanie szczypiec, klucza, młotka, siekiery, śrubokręta i nożyczek (nożyczki ogrodnicze);
2. Różne akcesoria samochodowe i motocyklowe.Takie jak hartowanie wału korbowego, korbowodu, sworznia tłokowego, koła łańcuchowego, koła aluminiowego, zaworu, wału wahacza, półosi przekładni, małego wału i widelca;
3. Różne narzędzia elektryczne.Takie jak koła zębate i wały;
4. Przemysł obrabiarkowy.Takie jak hartowanie powierzchni obrabiarki i szyny prowadzącej obrabiarki;
5. Różne części metalowe i metalowe, części do obróbki.Takie jak hartowanie wałów, kół zębatych (koła zębatych), krzywek, uchwytów, zacisków itp.;
6. Przemysł formowania sprzętu.Takie jak hartowanie małych form, akcesoriów do form, otworów wewnętrznych formy itp .;
