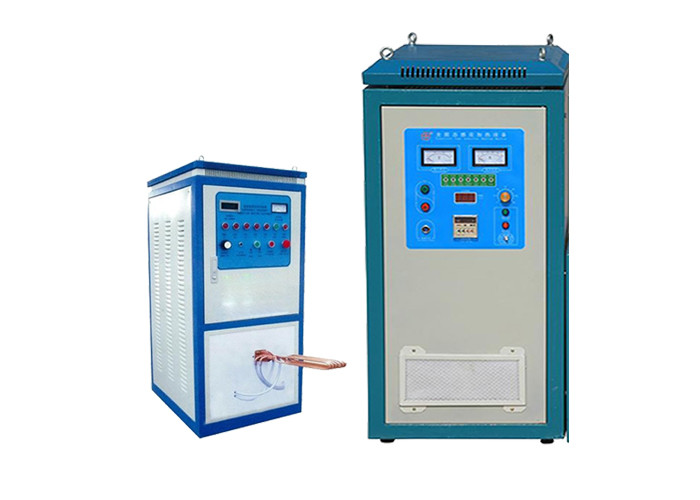

Urządzenia do ogrzewania indukcyjnego średniej częstotliwości Różne urządzenia do hartowania i wyżarzania powierzchni metalowych
Przegląd urządzeń do nagrzewania indukcyjnego o średniej częstotliwości:
Podstawowe elementy systemu nagrzewania indukcyjnego o częstotliwości pośredniej to cewka indukcyjna, zasilacz prądu przemiennego i obrabiany przedmiot.W zależności od różnych przedmiotów, które mają być ogrzewane, możemy wykonać cewkę w różnych kształtach.Cewka połączona jest z zasilaczem, który dostarcza prąd do cewki.Przepływający przez cewkę prąd przemienny wytwarza zmienne pole magnetyczne przechodzące przez obrabiany przedmiot, które wytwarza prądy wirowe ogrzewające obrabiany przedmiot.
Parametry techniczne urządzeń do nagrzewania indukcyjnego wysokiej częstotliwości:
Model: LC-ZP-170KW
Maksymalny prąd wejściowy: 170A
Moc wejściowa: 170kW
Częstotliwość oscylacji: 20 khz
Napięcie wejściowe: 370 v
Objętość hosta: 362 mm × 362 mm × 462 mm
Ciśnienie wody chłodzącej: 0,1-0,3 mpa
Przepływ wody chłodzącej (silnik główny): 15L/min (0,1MPa)
Przepływ wody chłodzącej (transformator): 18L/min (0,1MPa)
Punkt ochrony temperatury wody: 50 ℃
Masa żywiciela: 40 ± 5% kg
Wydajność: 90%
Obszary zastosowania urządzeń do nagrzewania indukcyjnego średniej częstotliwości:
1. Wał korbowy, korbowód, sworzeń tłokowy, sworzeń korbowy, koło łańcuchowe, wałek rozrządu, zawór, różne wahacze i wały wahaczy;2. Hartowanie wysokoczęstotliwościowe różnych kół zębatych, wałów wielowypustowych, półwałków skrzyni biegów, małych wałków i widełek zmiany biegów w skrzyni biegów.
3. Hartowanie wysokoczęstotliwościowe kół zębatych i wałów różnych narzędzi elektrycznych.
4. Obróbka cieplna do hartowania wysokiej częstotliwości różnych elementów hydraulicznych i pneumatycznych.Takich jak kolumna pompy nurnikowej.
5. Wtyczka, wirnik pompy wirnikowej;Hartowanie wałków nawrotnych na różnych zaworach i przekładniach pomp zębatych.6. Obróbka cieplna części metalowych.Takie jak hartowanie wysokiej częstotliwości różnych kół zębatych, kół łańcuchowych, wałów, wałów wielowypustowych, sworzni itp.
7. Hartowanie prowadnic powierzchniowych obrabiarek w przemyśle obrabiarkowym.
